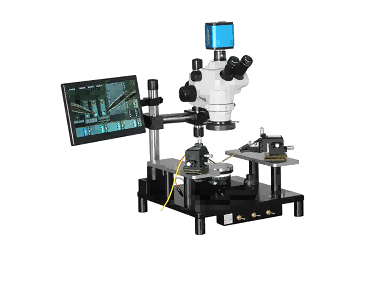

低維材料異質結器件轉移系統；
實現石墨烯、二硫化鉬、黑磷等材料的微米級精確定點轉移及多層范德華異質結可控堆疊。
CBC-ER4系列
◆FEATURES / BENEFITS
低維材料異質結器件轉移系統；
實現石墨烯、二硫化鉬、黑磷等材料的微米級精確定點轉移
及多層范德華異質結可控堆疊
顯微鏡模塊、載玻片位移模塊、真空吸附模塊、加熱樣品臺模塊、隔震模塊
電學測量模塊（兼容IV,CV等電學測量功能）
光學測量模塊（兼容光模塊，光電響應，光纖耦合功能）
◆主要部件

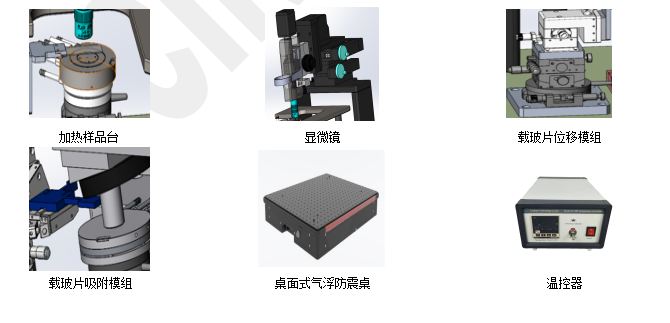

分別是加熱樣品臺、顯微鏡、載玻片位移模組、載玻片吸附模組、桌面式氣浮防震桌、溫控器
◆加熱樣品臺模塊
樣品臺尺寸
2英寸
樣品臺溫度范圍
常溫-200℃（可升級300、400）
樣品臺XY快調移動行程
50*76mm ，大手柄同軸驅動便捷、高效，帶阻尼鎖定
樣品臺XY精調移動行程
±6.5mm
樣品臺R移動行程
360°旋轉
樣品臺Z軸移動行程
8mm
控溫分辨率
±0.1℃
樣品臺冷卻方式
風冷
◆顯微鏡模塊
移動平臺
高穩定性顯微鏡移動模組，X-Y行程2英寸*2英寸
移動平臺
可兼容金相顯微鏡，體式顯微鏡，單筒顯微鏡使用
單筒顯微鏡
連續變倍比：0.75-5X ，CMount : 1X ，工作距離：82mm ，同軸LED光源，可調亮度，可加裝長工作距離金相物鏡 ，最低分辨率可達2um
◆載玻片位移模塊
X-Y-Z-R四軸移動
X-Y-Z移動行程25mm，移動精度10um，高穩定性、線性移動，顯微鏡下無抖動
R軸旋轉角度360度，手動旋轉送樣，旋轉載玻
◆真空吸附模塊
載玻片固定方式
真空吸附
樣品的固定方式
真空吸附
靜音無油
◆隔震模塊
阻尼光學平臺底板
◆選配功能
探針座模塊、金相顯微鏡、升級電動模塊
◆應用案例
南方科技大學
PS:探針臺可根據客戶要求定制。
規格及設計如有更改，恕不另行通知。
|
